| Lugar de origem: | CHINA |
| Marca: | OEM |
| Certificação: | CE;ISO |
| Quantidade de ordem mínima: | Negociável |
|---|---|
| Preço: | negotiable |
| Detalhes da embalagem: | Embalagem da exportação de Stardard pela caixa |
| Tempo de entrega: | 5-10Days |
| Termos de pagamento: | L/C, T/T, Western Union |
| Habilidade da fonte: | 20.000 PCes pelo mês |
| Tipo: | sensor impermeável da pressão do diafragma nivelado | Amplitude da pressão: | -0~0.5mH2O,…, 200mH2O/0.05bar. , 20bar |
|---|---|---|---|
| Sinal de saída: | 4~20mA, 0~10VDC, 0~5VDC, 1~5VDC, 0.5~4.5V | Precisão: | 0.1%FS, 0.25%FS, 0.5%FS |
| Fonte de alimentação: | 24VDC, 12~36VDC, 9VDC, 5VDC | Conexões da pressão: | KF16, G1/2,1/2NPT, PT1/2,1/2BSP, M20*1.5, outro |
| Conexões elétricas: | Conector DIN43650, M12x1 pino do conector 4, tomada do cabo com cabo | Temp de funcionamento. Escala: | -20 a +85°C |
| Material do diafragma: | 316L de aço inoxidável, opção Hastelloy C | Certificado: | CE, ISO9001 |
| Destacar: | 10V waterproof o transdutor de pressão,Sensor nivelado da pressão do nível de água do diafragma,sensor digital da pressão de água 4mA |
||

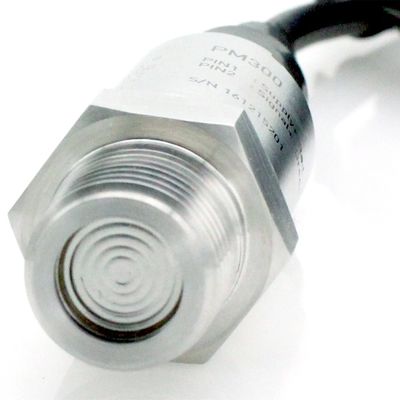

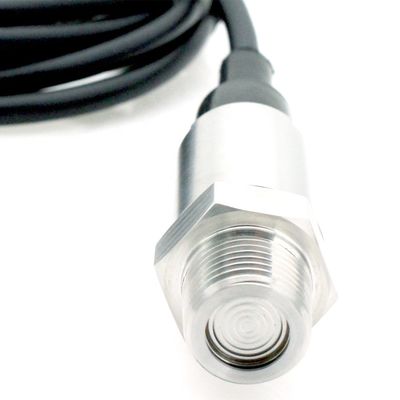

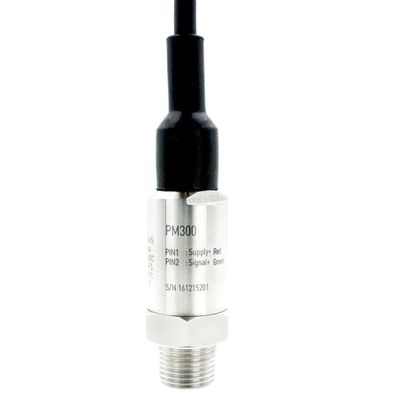

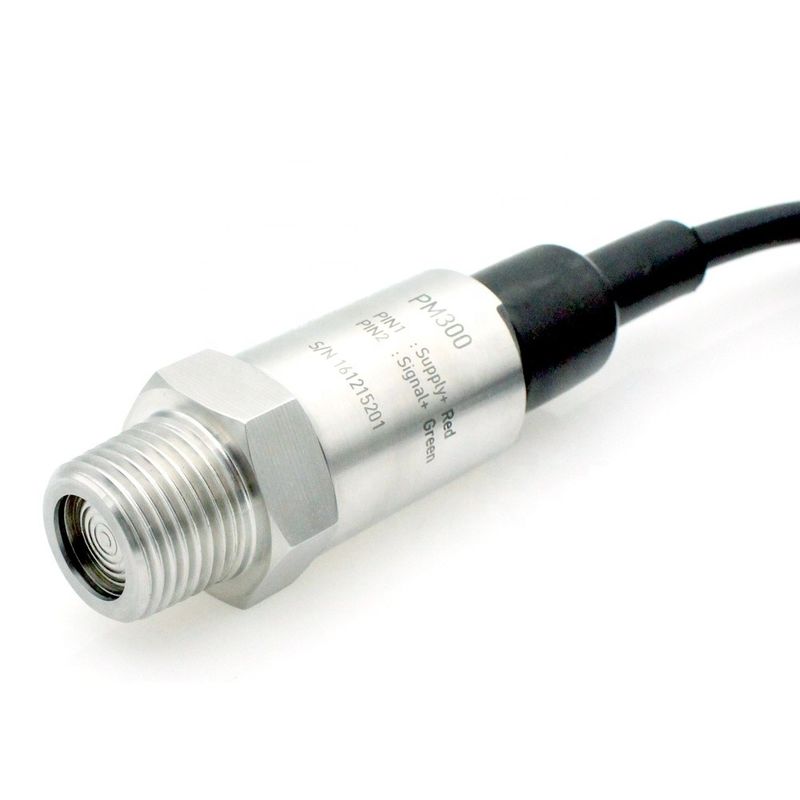

sensor impermeável da pressão do diafragma nivelado para a indústria de alimento e de bebidas.
o sensor impermeável da pressão do diafragma nivelado é feito da microplaqueta piezoresistente do silicone de alta qualidade. Todos processam conexões da pressão nivelada
o transmissor é feito de aço inoxidável, soldado inteiramente e isola o meio de processo do instrumento de medição da pressão através de um selo positivo. O sensor impermeável da pressão do diafragma luxúria é precisão projetada para caber a medida líquida do alimento, a farmacêutica e a química da pressão.
Uma vasta gama de conexão do processo e as opções de conexão elétricas estão disponíveis para cumprir quase a exigência.
Características
- A medição da pressão varia de 0~0.5mH2O,…, 200mH2O/0.05bar. , 20bar
- Absolute, calibre e calibre selado
- Precisão: ±0.5%FSO
- Calibrado e temperatura compensado
- Construção nivelada do diafragma
- Projeto piezoresistente do sensor da pressão
- Variedade de pressão & de conexões elétricas
- Saída 4… 20mA, 0… 10V, 0… 5V e outro
- IP68 impermeável
Aplicações
- Sistemas controles de processos
- Alimento e bebida
- Médico
- Fabricação de papel
Especificações de rendimento
|
Parâmetro |
Valor |
Unidades |
|
|
Geral |
Amplitude da pressão |
0~0.5mH2O,…, 200mH2O/0.05bar. , 20bar |
/ |
|
Sobrepressão |
1.5xFS |
barra |
|
|
Ambiental |
Temp.Range de funcionamento |
-20 a +80 |
°C |
|
Temp.Range compensado |
0 a 50 |
°C |
|
|
Vibração |
10 |
g (20 a 2000Hz) |
|
|
Choque |
100 |
g (10ms) |
|
|
Ciclos |
10x106 |
ciclos |
|
|
@25°C bonde (77°F) |
Sinal de saída Tensão de /Supply |
4… 20 miliampères: 24 (12… 36) VDC 0… 5 VDC: 24 (12… 36) VDC 1… 5 VDC: 24 (12… 36) VDC 0… 10 VDC: 24 (15… 36) VDC 0,5… 4,5 VDC: 5 VDC (ratiometric) |
|
|
Resistência de carga |
<> >10kΩ (para a tensão output) |
|
|
|
Resistência de isolação |
100 |
MΩ@50VDC |
|
|
Especificações físicas |
Compatibilidade dos meios |
Todos os meios compatíveis com 316L SS |
|
|
Abrigo |
304 de aço inoxidável |
|
|
|
Diafragma |
316L de aço inoxidável |
|
|
|
Anel do selo |
Viton ou NBR |
|
|
|
Enchimento do óleo |
Óleo de silicone |
|
|
|
Proteção |
IP68 |
|
|
|
Peso líquido |
Approx.275g |
|
|
|
Performance1 |
Accuracy2 |
±0.5 [tipo.] |
% de FSO |
|
Temp. Coeficientes Zero3 |
±1.5 [tipo.] |
% de FSO |
|
|
Temp. Coeficientes Span3 |
±1.5 [tipo.] |
% de FSO |
|
|
Estabilidade a longo prazo |
±0.3 [tipo.] |
% de FSO |
|
|
Notas 1. Todos os valores medidos em 25°C (77°F) 2. Incluindo não-linearidades, histerese e repetibilidade. 3. 0°C a 50°C (32°F to122°F) com referência a 25°C (77°F). As especificações e as dimensões listadas são sujeitas mudar sem aviso prévio. |
|||
Diagramas de conexão
