| Lugar de origem: | CHINA |
| Marca: | OEM |
| Certificação: | CE;ISO |
| Quantidade de ordem mínima: | Negociável |
|---|---|
| Preço: | negotiable |
| Detalhes da embalagem: | Embalagem da exportação de Stardard pela caixa |
| Tempo de entrega: | 5-10Days |
| Termos de pagamento: | L/C, T/T, Western Union |
| Habilidade da fonte: | 20.000 PCes pelo mês |

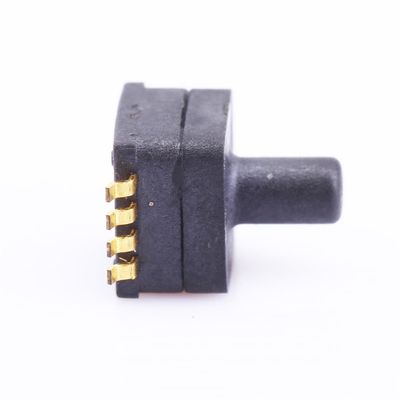

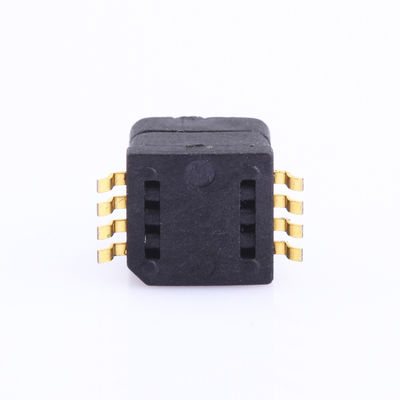

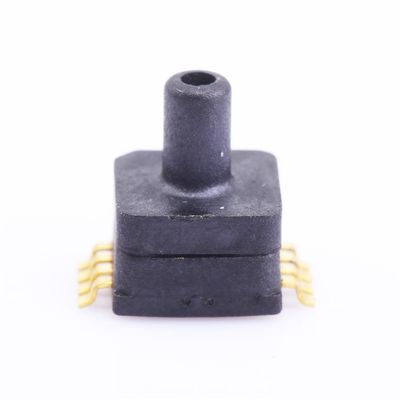

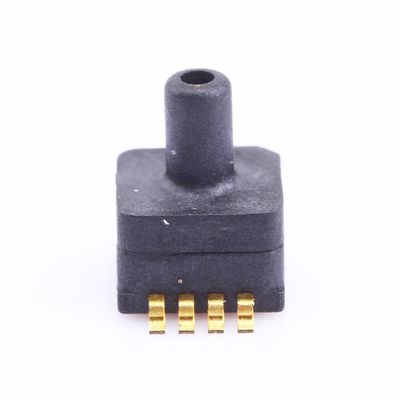

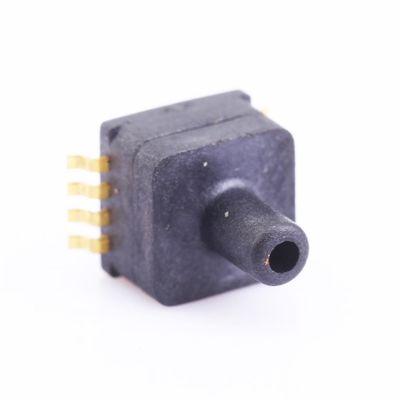

| Nome do produto: | SENSOR DA PRESSÃO | Amplitude da pressão: | -100kPa~0kPa… 1000kPa |
|---|---|---|---|
| Fonte de alimentação: | 5VDC | Sinal de saída: | 0.5-4.5V |
| Precisão: | 1%Span | Tipo da pressão: | Tipo do calibre |
| Meios medidos: | Ar e líquido não corrosivo do gás ou do ar | Temp compensado.: | 0-60 ' C |
| Temperatura do trabalho: | -40 ~ 125' C | Temp ambiental: | -10~85 ' C |
| Destacar: | Transdutor de pressão impermeável do silicone,sensor da pressão do nível de água 1000kPa,sensor digital da pressão de água 4.5V |
||
Característica
Aplicação
Para a bomba de ar, o compressor de ar, o calibre de pressão e o medidor etc.
Para outros campos, tais como o dispositivo médico, o nível automotivo, líquido, o equipamento de mergulho etc.
Parâmetro de desempenho
Salvo disposição em contrário, as medidas foram tomadas com uma tensão de fonte de 5 VDC em uma temperatura de 25±1℃ e de umidade que variam de 25%~85%.
| Artigo | Dados | Unidade |
| Fonte de alimentação | 5 | VDC |
| Sinal de saída | 0.5-4.5 (ou pelo costume) | VDC |
| Precisão | ±1.0 | %Span |
|
Temp.Coefficient zero |
±0.03 | %FS/℃ |
|
Período Temp.Coefficient |
±0.03 | %FS/℃ |
| Estabilidade a longo prazo (1year) | ±1 | %Span |
| Sobre a pressão | 2X (≤500kPa) | Avaliado |
| 1.5X (≥500kPa) | ||
| Temp da compensação. |
0 ~ 60/32 ~ 140 |
℃/℉ |
| Temp ambiental. |
-10 ~ 85/14 ~ 185 |
℃/℉ |
| Temp do armazenamento. |
-40 ~ 125/-40 ~ 257 |
℃/℉ |
Conexão de Dimension&Electric (unidade: mm/Inch)
Definição do PIN
|
1 |
3 |
5 |
7 |
2/4 6/8 |
|
SDA |
VDD |
Terra |
LCC |
NC |
NOTA:
1, pinos de N/C deve ser deixado a flutuação
2, solda dos pinos da ligação: 250' C para um máximo de 5 segundos.
3, capacitor 0.1uf devem ser conectados entre VDD e terra
Notas
1. proteção do ESD do implementar durante a solda e o conjunto.
2. a tensão da sobrecarga (6.5Vdc) ou a corrente (5mA) podem queimar ASIC.
3. O meio deve ser compatível com as peças pressurizadas.
4. Contacte-nos por favor para o pedido especial no parâmetro e na aplicação.
