| Lugar de origem: | CHINA |
| Marca: | OEM |
| Certificação: | CE;ISO |
| Quantidade de ordem mínima: | Negociável |
|---|---|
| Preço: | negotiable |
| Detalhes da embalagem: | Embalagem da exportação de Stardard pela caixa |
| Tempo de entrega: | 5-10Days |
| Termos de pagamento: | L/C, T/T, Western Union |
| Habilidade da fonte: | 20.000 PCes pelo mês |

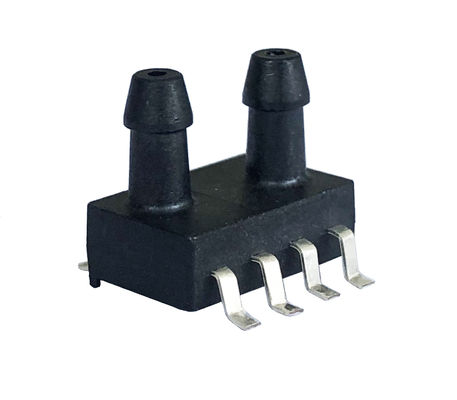

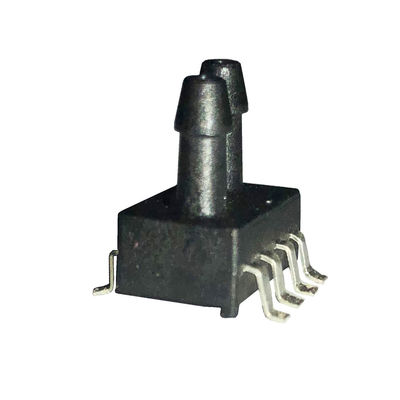

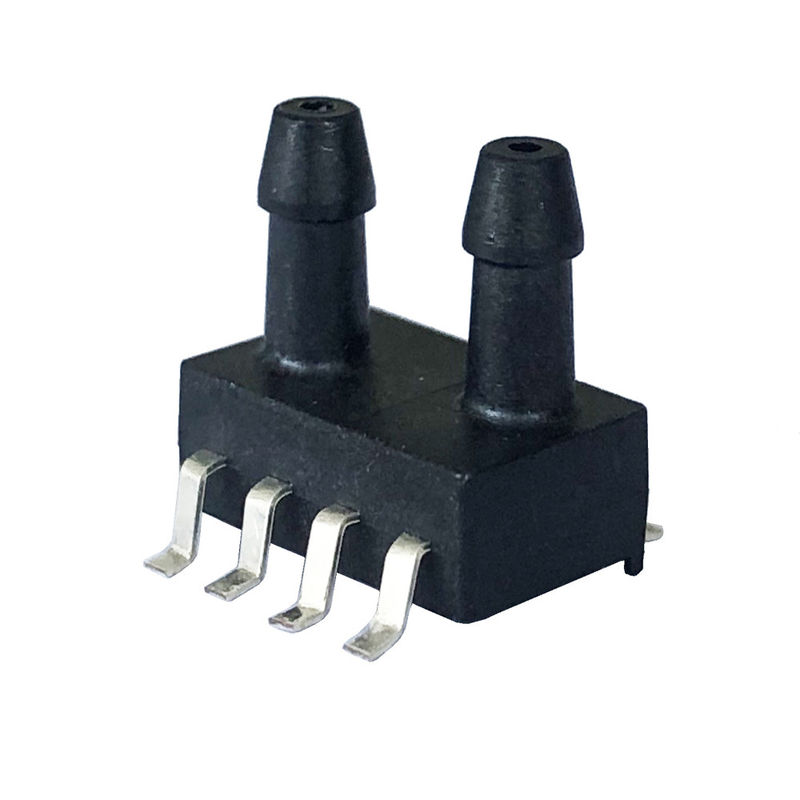

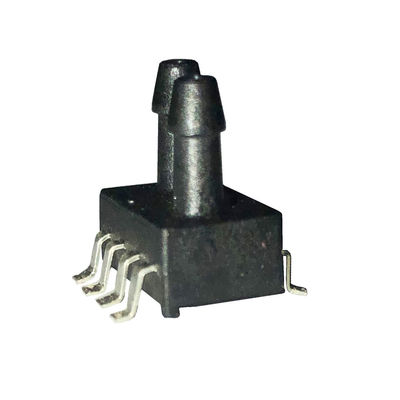

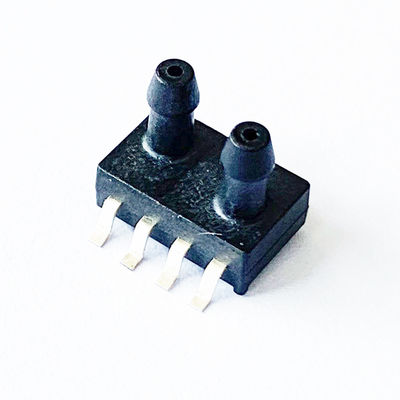

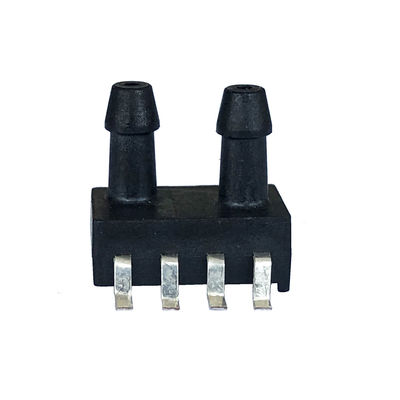

| Nome do produto: | sensor integrado diferencial da pressão 8Pin | Amplitude da pressão: | -5~0kPa… 5kPa |
|---|---|---|---|
| Fonte de alimentação: | 5V/3.3V etc.. | saída: | 0.5-4.5V/0.2-2.7V etc.. |
| Precisão: | ±2.5% | Tipo da pressão: | Tipo diferencial |
| Meios medidos: | Para o gás ou o ar não corrosivo | Temp compensado.: | 0-60 ' C |
| TEMPERATURA AMBIENTAL: | -10 ~85' C | Sobre a pressão: | 2X |
| Destacar: | transmissor de pressão da diferença do Pin 5kPa 8,8 sensor da pressão diferencial do Pin 3.3V,5kPa 8 Pin Differential Pressure Sensor |
||
Característica
Tipo diferencial
Aplicação
Para o campo médico e saudável do equipamento, tal como os ventiladores que respiram a respiração da máquina, o CPAP (pressão positiva da via aérea de Continueous), a instrução do fluxo da apneia do sono, dos Spirometers, do gás, do fluxo de ar monitor, cama de hospital etc..
Para o campo industrial, tal como a medida do fluxo de ar, a ATAC e calibres pneumáticos, de fluxo do gás instrumentação, systme da exaustão, swithes da pressão, medida nivelada líquida, etc.
Para outros campos, tais como a aplicação etc. do equipamento de esporte, dos dispositivos da proteção contra incêndios, da ciência biológica, do consumidor.
Parâmetro de desempenho
Salvo disposição em contrário, as medidas foram tomadas com uma tensão de fonte de 5 VDC em uma temperatura de 25±1℃ e de umidade que variam de 25%~85%.
| Artigo | Dados | Unidade |
| Fonte de alimentação | 5 (ou 3,3 pelo costume) | V |
| Corrente de Máximo Excitação | 3 | miliampère |
| Sinal de saída | 0.5-4.5 (ou 0.0-2.7 ou pelo costume) | V |
| Precisão | ±2.5 | %Span |
| TCO (Temp. Coeficiente do offset) | ±0.03 | %FS/℃ |
| TCS (Temp. Coeficiente do período) | ±0.03 | %FS/℃ |
| Estabilidade a longo prazo (1year) | ±0.5 | %Span |
| Sobre a pressão | 2X (≤500kPa) | Avaliado |
| 1.5X (≥500kPa) | ||
| Temp da compensação. | 0 ~ 60/32 ~ 140 | ℃/℉ |
| Temp ambiental. | -10 ~ 85/-14 ~ 176 | ℃/℉ |
| Temp do armazenamento. | -40 ~ 125/-40 ~ 257 | ℃/℉ |
Conexão elétrica
|
Tipo |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Analógico |
N/C |
Vdd |
Vout |
N/C |
N/C |
N/C | N/C | Terra |
|
IIC |
N/C |
Vdd |
N/C |
N/C |
N/C | SDA | LCC | Terra |
NOTA:
1, pinos de N/C deve ser deixado a flutuação
2, solda dos pinos da ligação: 250' C para um máximo de 5 segundos.
3, adicionam por favor o capacitor 0.1uf entre VDD e terra
Guia da ordem
Notas
1. proteção do ESD do implementar durante a solda e o conjunto.
2. a tensão da sobrecarga (6.5Vdc) ou a corrente (5mA) podem queimar ASIC.
3. O meio deve ser compatível com as peças pressurizadas.
4. Contacte-nos por favor para o pedido especial no parâmetro e na aplicação.
