| Lugar de origem: | CHINA |
| Marca: | OEM |
| Certificação: | CE;ISO |
| Quantidade de ordem mínima: | Negociável |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | Embalagem da exportação de Stardard pela caixa |
| Tempo de entrega: | 5-10Days |
| Termos de pagamento: | L/C, T/T, Western Union |
| Habilidade da fonte: | 20.000 PCes pelo mês |

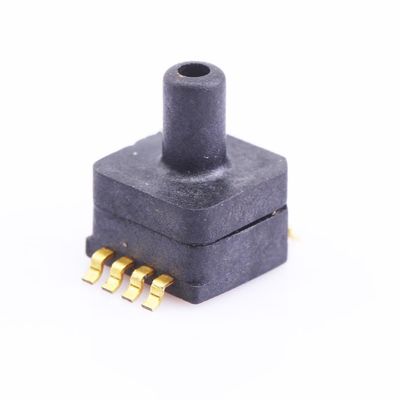

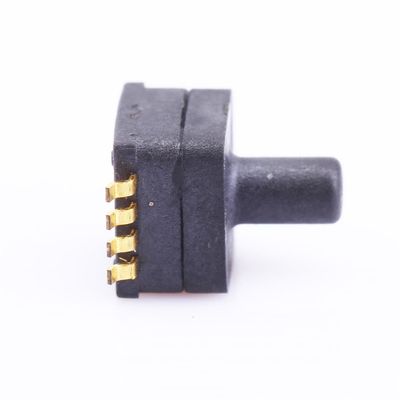

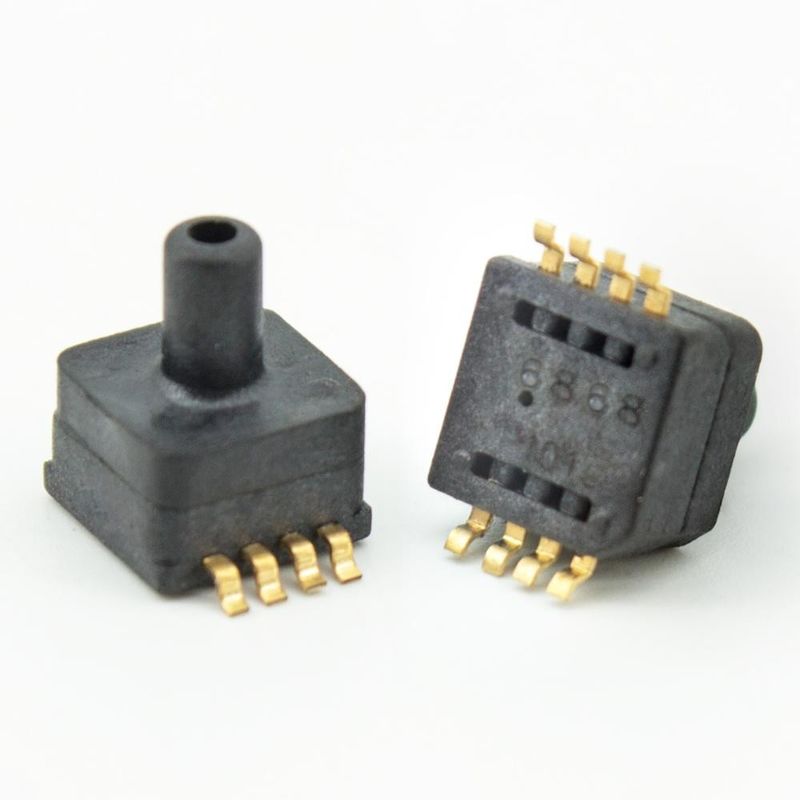

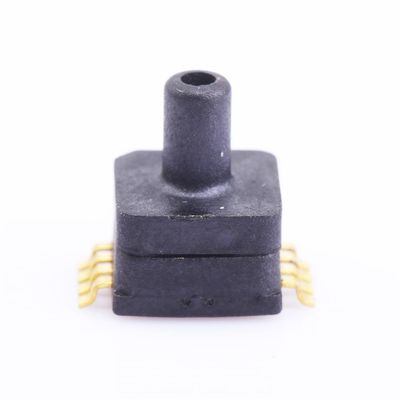

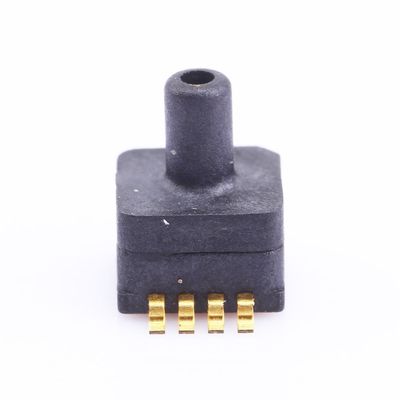

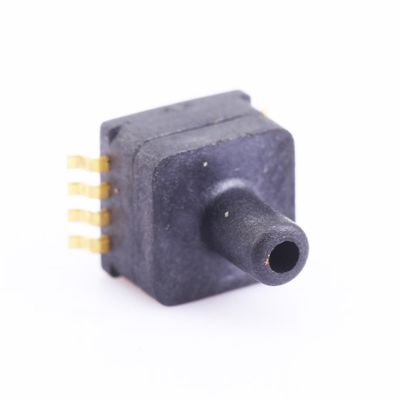

| Nome do produto: | SENSOR DA PRESSÃO | Amplitude da pressão: | 0~100/700kPa |
|---|---|---|---|
| Fonte de alimentação: | 5V ou 3.3V | Sinal de saída: | 0.5-4.5V (ou 0.2-2.7 ou personalizado) |
| Precisão: | 1% | Tipo da pressão: | Absoluto |
| Meios medidos: | Gás ou líquido de ar | Temp compensado.: | 0-60 ' C |
| Temp do armazenamento.: | -40 ~ 150' C | Pressão da sobrecarga: | 2X |
| Realçar: | 5V atmospheric pressure transmitter,Amplified atmospheric pressure transducer,700kPa sensor atmospheric pressure |
||
Característica
Aplicação
Para o campo da eletrônica automotivo, tal como o medidor da pressão dos pneus, carro pump.etc.
Para o barômetro, altímetro, pressão measurement.etc do vácuo.
Para o medidor da pressão ou o controlador etc. da pressão.
Parâmetro de desempenho
Salvo disposição em contrário, as medidas foram tomadas com uma tensão de fonte de 5 VDC em uma temperatura de 25±1℃ e de umidade que variam de 25%~85%.
| Artigo | Dados | Unidade |
| Fonte de alimentação | 5 ou 3,3 | V |
| Amplitudes da pressão | 0~100/350/700 | kPA |
| Sinal de saída | 0.5-4.5 (ou pelo costume) | V |
| Precisão | ±1.0 | %Span |
|
Temp.Coefficient zero |
±0.03 | %FS/℃ |
|
Período Temp.Coefficient |
±0.03 | %FS/℃ |
| Estabilidade a longo prazo (1year) | ±0.5 | %Span |
| Sobre a pressão | 2X (≥500kPa) | Reted |
| Temp da compensação. | 0 ~ 60/32~ de 140 | ℃/℉ |
| Temp ambiental. | -10 ~ 85/14 ~ 185 | ℃/℉ |
| Temp do armazenamento. | -40 ~ 150/-40 ~ 302 | ℃/℉ |

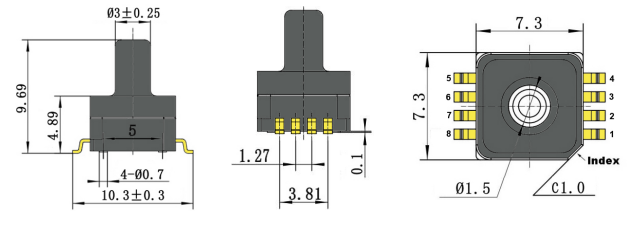

Conexão de Dimension&Eletric (unidade: mm/Inch)
Definição do PIN
|
1 |
3 |
7 |
2,4,5,6,8 |
|
Saída |
Power+ |
Terra |
N/C |
NOTA:
1, pinos de N/C deve ser deixado a flutuação
2, solda dos pinos da ligação: 250' C para um máximo de 5 segundos.
3, adicionam por favor o capacitor 0.1uf entre VDD e terra.

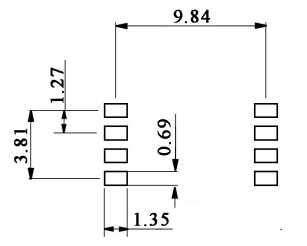

Pegada recomendada
A disposição acima da pegada assegurar a relação de solda apropriada da conexão entre a placa de PC e os pinos do sensor quando processo o reflow ou pela solda manual.
Notas
1. proteção do ESD do implementar durante a solda e o conjunto.
2. a tensão da sobrecarga (6.5Vdc) ou a corrente (5mA) podem queimar ASIC.
3. O meio deve ser compatível com as peças pressurizadas.
4. Contacte-nos por favor para o pedido especial no parâmetro e na aplicação
