Contra o sensor piezoresistente diferencial da pressão barométrica do impacto

Descrição

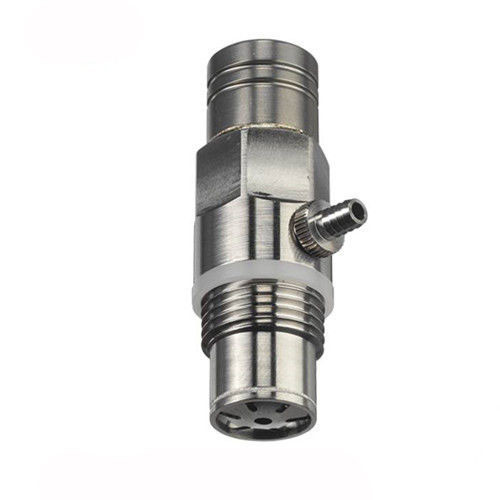

A pressão é aplicada à parte dianteira do elemento de medição do silicone através de um diafragma de aço fino e de um óleo de silicone do mediumof da transmissão. Este elemento de medição do silicone tem uma estrutura microme-chanically produzida da membrana. Contém os resistores implantedpiezoresistive conectados em uma ponte de Wheatstone. A pressão de Thereference (gás somente) é alimentada através de um bocal da mangueira (diâmetro 3,5) à parte traseira do elemento de medição. Quando há um pressuredifference entre dianteiro e traseiro do elemento de medição, a ponte é desequilibrada e um sinal de saída proporcional à pressão é gerado

Os efeitos térmicos são compensados principalmente individualmente pelos resistores ned a Turquia construídos no sensor. O sensor terra-é isolado.

Aplicações

Uma das aplicações principais deste sensor é medir pressões estáticas e dinâmicas. A diferença na pressão da pressão do thereference é medida. Em condições normais, a pressão do thereference será igual à pressão ambiental. Thesensors é calibrado para detectar uma sobrepressão, assim que deve somente ser usado nessa área. O fato de que o meio está separado por um diafragma de aço significa que o sensor pode ser usado na maioria de aplicações. Os diafragmas de aço e o enchimento do óleo de silicone não têm nenhum efeito no comportamento dinâmico do sensor. O sensor é usado com o tipo 4603B do amplificador.

Características

• Microfused sob 500°C, boa estabilidade a longo prazo
• 17-4 o PH de aço inoxidável, sem emendas da solda, anéis-O, e livra de riscos do escapamento
• compensação de temperatura digital avançada, espaço de trabalho largo da temperatura
• Precisão alta, resposta de alta frequência, boa estabilidade a longo prazo
•  Resistência excelente contra o impacto, a sobrecarga, o choque e a erosão
•  Proteção de relâmpago eficiente e anti proteção forte de RFI&EMI.
• adote à sobrecarga de alta pressão, escala máxima pode alcançar 6000Bar

Pressão de referência

Os meios a ser usados para a pressão de referência são restringidos para secar, não-corroendo gás. Devido ao comprimento da tubulação, a pressão de referência pode somente ser medida como uma pressão estática. O bocal da mangueira (diâmetro 3,5) pode ser removido

Corrente da calibração

O sensor é fornecido com uma corrente constante, cujo o valor isdetermined pela calibração da fábrica. Este ponto atual do andzero da calibração é mostrado separadamente para cada sensor no certificado da calibração. Estes valores podem ser ajustados no amplificador Type4603B. A calibração atual e o ponto zero são definedto dão um sinal de saída do sensor de 500 milivolt para uma pressão of100 %FS.

Dados técnicos (= no °C) 25 Tref
