| Lugar de origem: | CHINA |
| Marca: | OEM |
| Certificação: | CE;ISO |
| Quantidade de ordem mínima: | Negociável |
|---|---|
| Preço: | negotiable |
| Detalhes da embalagem: | Embalagem da exportação de Stardard pela caixa |
| Tempo de entrega: | 5-10Days |
| Termos de pagamento: | L/C, T/T, Western Union |
| Habilidade da fonte: | 20.000 PCes pelo mês |
| Tipo: | SENSOR DA PRESSÃO | Uso: | Uso industrial |
|---|---|---|---|
| Lugar de origem: | Shaanxi, China (continente) | Fonte de alimentação: | 12-24VDC (10-30VDC) |
| Saída: | 12-36VDC/24VDC | Distância de configuração: | 0-1,4 mm, 0-2,8 mm, 0-5,6 mm ... |
| Controle a saída: | max.200ma | Precisão: | 0.1%FS; 0.2%FS; 0.5% FS |
| Meios: | gás, ar, líquidos, corrosivo fraco | Certificado: | ISO9001-2008 |
| Destacar: | Óleo - transmissor de pressão enchido da água,sensor eletrônico da pressão de água 24VDC,100MPa waterproof o transdutor de pressão |
||

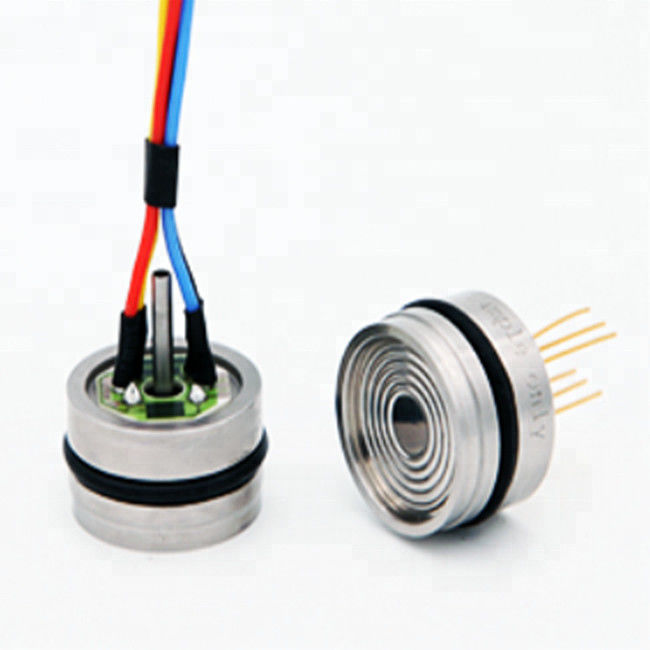

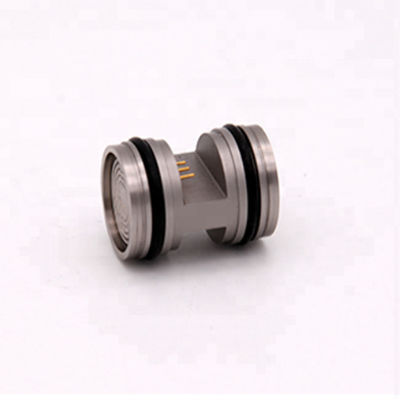

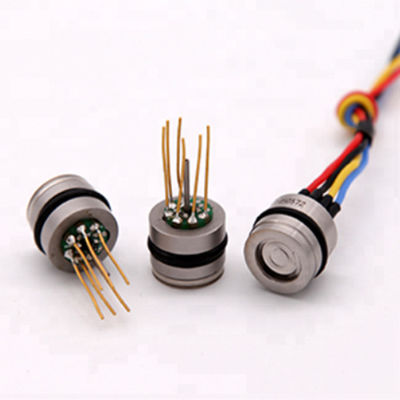

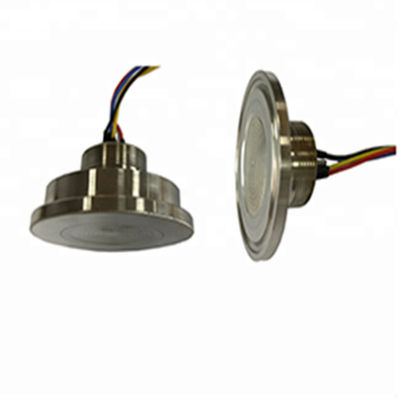

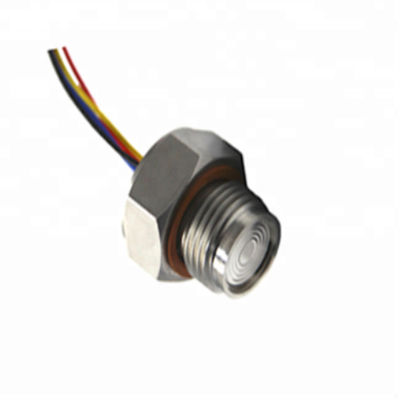

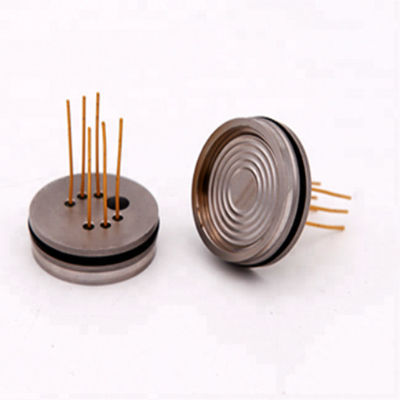

Óleo - transdutor de pressão impermeável enchido
Introdução
o transdutor de pressão impermeável é um óleo isolado - núcleo enchido do sensor da pressão com elevado desempenho, baixo custo e volume pequeno. Usa o chip de silicone de MEMS. A fabricação de cada sensor é um processo com o envelhecimento, seleção restrita e os testes para assegurar a qualidade excelente e a confiança alta.
Este produto tem a capacidade alta da anti-sobrecarga e a variação da temperatura larga, ele é amplamente utilizado nos automóveis, na maquinaria de carregamento, nas bombas, no condicionamento de ar e nas outras ocasiões onde tenha exigências altas no tamanho pequeno e eficaz na redução de custos.
Característica
Escala de medição de Ø: -100kPa… 0kPa~10kPa… 100MPa
Compensação de temperatura larga de Ø: -10℃~+80℃
Microplaqueta importada Ø, aparamento do laser
Ø SS 316L φ19mm*11.5mm

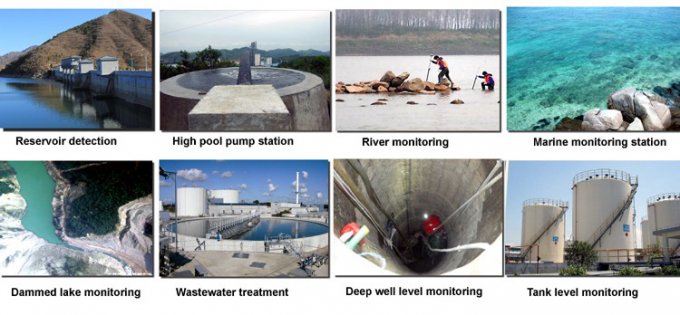

Aplicação
Medida da pressão de Ø do óleo de motor do automóvel
Maquinaria da engenharia de Ø, bombas de água, equipamento
Controle de processos industrial de Ø
Sistema de fonte urbano da água de Ø
Construção do esboço: (Unidade: milímetro)
Especificação
|
Condição da construção |
|
|
Material do diafragma |
SS 316L |
|
Material do alojamento |
SS 316L |
|
Fio do Pin |
Fio da borracha de silicone de Kovar/100mm |
|
Tubo de pressão traseira |
SS 316L (calibre e pressão negativa somente) |
|
Anel do selo |
Borracha de nitrilo |
|
Condição elétrica |
|
|
Fonte de alimentação |
C.C. de ≤2.0mA |
|
Entrada da impedância |
3kΩ~6kΩ |
|
Saída da impedância |
3kΩ~6kΩ |
|
Resposta |
(10%~90%):<1ms> |
|
Resistência de isolação |
100MΩ, C.C. 100V |
|
Sobrepressão |
2 vezes FS |
|
Condição ambiental |
|
|
Aplicabilidade dos meios |
Líquido que não tem nenhuma corrosão na borracha de aço inoxidável e de nitrilo |
|
Choque |
Nenhuma mudança em 10gRMS, (20~2000) hertz |
|
Impacto |
100g, 11ms |
|
Posição |
Afastam-se 90° de todo o sentido, change≤±0.05%FS zero |
|
Condição básica |
|
|
Temperatura do ambiente |
℃ (25±1) |
|
Umidade |
(50%±10%) RH |
|
Pressão atmosférica |
kPa (de 86~106) |
|
Fonte de alimentação |
(1.5±0.0015) C.C. do miliampère |
Parâmetro
|
Artigo |
Mínimo. |
Tipo. |
Máximo. |
Unidades |
|
Linearidades
|
|
±0.1 |
±0.2 |
%FS, BFSL |
|
Repetibilidade |
|
±0.05 |
±0.075 |
%FS |
|
Histerese |
|
±0.05 |
±0.075 |
%FS |
|
Saída zero |
|
|
±2.0 |
C.C. do milivolt |
|
Saída do FS |
45 |
130 |
|
C.C. do milivolt |
|
Temp compensado. escala |
-10~80 |
℃ |
||
|
Temp de trabalho. escala |
-40~125 |
℃ |
||
|
Temp do armazenamento. escala |
-55~150 |
℃ |
||
|
Temp zero. erro |
|
±0.75 |
±0.1 |
%FS, @25℃ |
|
Temp completo. erro |
|
±0.75 |
±0.1 |
%FS, @25℃ |
|
Erro da estabilidade a longo prazo |
|
±0.2 |
|
%FS/year |
|
Nota: 1. Os indicadores de desempenho acima são testados sob as condições da avaliação de desempenho |
||||
|
2. A variação da temperatura para o teste da tração da temperatura é a variação da temperatura da compensação |
||||
